避雷器测量工频放电电压的步骤是什么？

 测量步骤

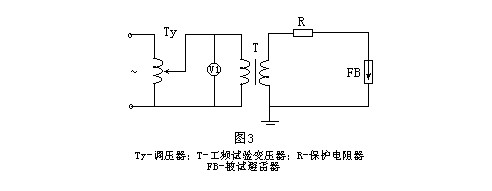

1、工频放电试验接线与一般工频耐压试验接线相同，接线如图所示。

避雷器测量工频放电电压接线图

2、试验电压的波形应为正弦波，为消除高次谐波的影响，必要时调压器的电源取线电压或在试验变压器低压侧加滤波回路。对有串联间隙的金属氧化物避雷器，应在被试避雷器下端串接电流表，用来判别间隙是否放电动作。
3、上图中的保护电阻器R，是用来限制避雷器放电时的短路电流的。对不带并联电阻的FS型避雷器，一般取0.1~0.5Ω/V，保护电阻不宜取得太大，否则间隙中建立不起电弧，使、测得的工频放电电压偏高。
4、有串联间隙的金属氧化物避雷器，由于阀片的电阻值较大，放电电流较小，过流跳闸继电器应调整得灵敏些。调整保护电阻器，将放电电流控制在0.05~0.2A之间，放电后在0.2S内切断电源。
