数字式自动介损测量仪原理及使用

数字式自动介损测量仪
    数字式介损测量仪的基本原理为矢量电压法。数字式介损型测量仪为一体化设计结构，内置高压试验电源和BR26型标准电容器，能够自动测量电气设备的电容量及介质损耗等参数，并具备先进的于扰自动抑制功能，即使在强烈电磁干扰环境下也能进行精确测量。电通过软件设置，能自动施加 10、5kV或2kV测试电压，并具有完善的安全防护措施。能由外接调压器供电，可实现试验电压在l～10kV范围内的任意调节。当现场干扰特别严重时，可配置45～60HZ异频调压电源，使其能在强电场干扰下准确测量。
    数字式自动介损测量仪为一体化设计结构，使用时把试验电源输出端用专用高压双屏蔽电缆 滞插头及接线挂钩）与试品的高电位端相连、把测量输人端（分为“不接地试品” 和“接地试品”两个输人端）用专用低压屏蔽电缆与试品的低电位端相连，即可实现对不接地试品或接地试品（以及具有保护的接地试品）的电容量及介质损耗值进行测量。
    在测量接地试品时，接线原理见图3-4（b），它与常用的闭型电桥反接测量方式有所不同，现以单相双绕组变压器（如图3-5所示）为例，说明具体的接线方式。

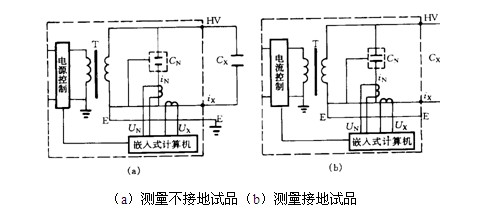

图3-4试验时使用的仪器工作原理框图

    测量高压绕组对低压绕组的电容CH－L时，按照图3-5(a)所示方式连接试验回路，低压测量信号IX应与测试仪的“不接地试品”输入端相连，即相当于使用QS1型电桥的正接测试方式。
    测量高压绕组对低压绕组及地的电容CH－L+CH－G时，应按照图3-5(b)所示方式连接试验回路，低压测量信号Ix应与测试仪的“接地试品”输人端相连，，即相当于使用QS1型电桥的反接测试方式。

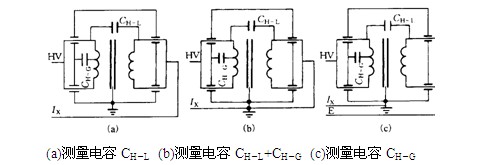

图3-5测试接线示意图

    测试标准当仅测量高压绕组对地之间的电容CH－G时，按照图3-5（c）所示方式连接试验回路，低压测量信号Ix应与测试仪的“接地试品”输人端相连，并把低压绕组短路后与测量电缆所提供的屏蔽E端相连，即相当于使用QSI型电桥的反接测试方式。
