变压器极性校核试验方法之交流法

交流法

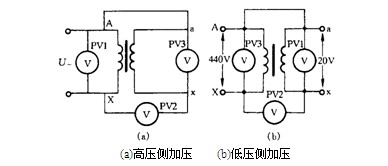

图8-2用交流法检查极性

    如图8-2所示，将变压器的一次的A端子与二次的a端子用导线连接。在高压侧加交流电压，测量加入的电压UAX和低压侧电压Uax与未连接的一对同名端子间的电压UXx。如果UXx=UAX－Uax，则变压器为减极性，若UXx=UAX＋Uax，则变压器为加极性。
    交流法比直流法可靠，但在电压比较大的情况下（K ＞ 20），交流法很难得到明显的结果，因为（UAX－Uax）与（UXx=UAX＋Uax）的差别很小。这时可以从变压器的低压侧加压，使减极性和加极性之间的差别增大。如图8-2（b）所示，一台220／10kV变压器，其变比K=22。若在10kV侧加压20V，则
                     UXx=440－20（V） 为减极性
或                   UXx=440＋20（V） 为加极性
    一般电压表的最大测量范围为 0～600V，而且差值为 440土 2（V）时分辨明显，完全可以满足要求。
