蒸汽灭火系统的类型（二）

 半固定式蒸汽灭火系统

半固式蒸汽灭火系统，一般由蒸汽源、输汽干管、支管、接口短管（接头）及蒸汽喷枪等组成，如图2和图3所示。

半固定式蒸汽灭火系统

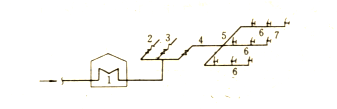

                                 图2 半固定式蒸汽灭火系统

1— 蒸汽锅炉房；2—生活蒸汽管线；3—生产蒸汽管线；4—输气干管；5—配汽支管；6—配汽管；7—接口短管（接蒸汽喷枪）

蒸汽喷枪构造

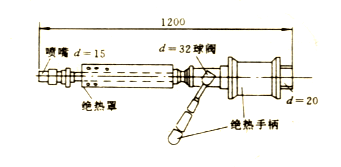

                                  图3 蒸汽喷枪构造

在石油化工企业的下列部位适宜设置半固定式蒸汽灭火系统或半固定式接头：

（1） 室内空间小于500m＜sup＞3＜/sup＞的封闭式甲、乙、丙类液体泵房或甲类气体压缩机房内的另一侧墙壁处及其他甲、乙、丙类液体泵房或可燃气体压缩机房内；

（2） 甲、乙、丙类液体设备区附近及操作温度等于或高于自燃点的气体或液体设备附近；

（3） 甲、乙、丙类液体设备的多层框架或塔类联合平台的每层或隔一层处；

（4） 加热炉附近的“蒸汽分配管”至少应预留两个半固定式接头。
