通风系统中常用风帽的类型及其作用

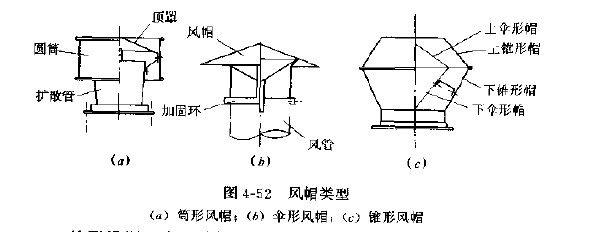

    风帽是安装在室外的排风系统末端设备，用于排风系统的出口处。风帽的种类较多，一般常用的风帽有筒形风帽、伞形风帽及锥形风帽(图4--52)。

4---52

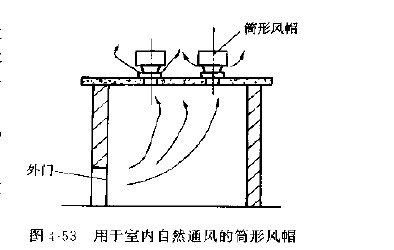

    筒形风帽:当室外气流至筒形风帽的风筒时，气流绕圆筒流动，使其圆筒背面产生负压，而排风口处基本处于负压区内，使室内的气流顺利排放出来，增大了克服系统阻力的作用。筒形风帽用于自然通风系统，多安装在屋顶上，也可用于室内通风(图4--53)。

4---53

    伞形风帽:主要作用是不因风向变化而影响排风效果，避免风雨倒灌入系统风管内，伞形风帽适用于机械排风系统。
    锥形风帽:适用于除尘或排放非腐蚀性但有毒的通风系统。
    当排放含有腐蚀性气体时可采用塑料、玻璃钢、不锈钢等材质制作的风帽。
