满液式卧式蒸发器的构造和特点是什么?

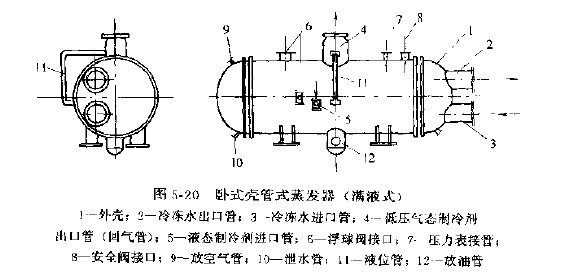

    卧式壳管蒸发器(满液式)它的构造与卧式壳管式冷凝器类似(图5--20)，卧式外壳的两端设有管板，管板间焊接数根带有肋片的铜管，管板端部有隔板，将管束间隔成几个管道回程，使管内的介质通过不断改变流动方向而增加与制冷剂的换热效率。

5--20

   满液式蒸发器中，冷媒(水)从外壳一端头流进通过管束回程再从该端部流出，即水在管内流动。低压液态制冷剂则从外壳的下半部进入，充满管束外的空间，不断地从水中吸收热量而蒸发，制冷剂汽化的同时形成大量气泡。为了避免未汽化的制冷剂被带出蒸发器，一般充液量为筒径的55%_~65%为宜(采用氟利昂制冷剂时)。吸热后成为气态的低压制冷剂经筒体的上部流出，再进入压缩机内。
    因传热表面(管束)基本上是与液态制冷剂接触甲故称为满液式蒸发器。
    而制冷剂在蒸发时吸收了管内水的热量，使水被冷却降温，被冷却后的水在空调系统中称为“冷冻水”。
    空调冷冻水被循环水泵送入空调系统中，放出冷量温度升高后，再被送入蒸发器内进行再冷却，构成了冷冻水循环系统。
    满液式蒸发器因在筒体内充满制冷剂，因此充入量大，这对易溶于润滑油的R12等制冷剂很难将被带进来的润滑油返回压缩机内。当长期运行后，筒体内会积存较多的制冷剂与润滑油溶液，影响制冷能力。
