冷冻水循环系统主要设备和工艺流程

    空调冷冻水、冷却水循环系统主要由冷冻水循环水泵、冷却水循环水泵、分(集)水器、除污器、过滤器、水处理设备、膨胀水箱、冷却塔、冷却水循环水箱及其系统连接管道等组成。
    冷冻水、冷却水循环系统中的主要设备一般与冷水机组同设置在机房内。

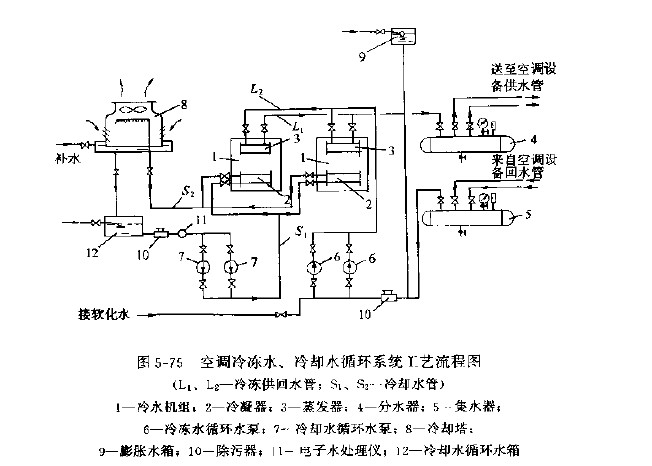

    冷冻水、冷却水循环系统的工艺流程见图5---75。

5--75

    冷冻水循环系统:来自空调设备的冷冻水回水经集水器、除污器、循环水泵，进入冷水机组蒸发器内、吸收了制冷剂蒸发的冷量，使其温度降低成为冷冻水，进人分水器后再送入空调设备的表冷器或冷却盘管内，与被处理的空气进行热交换后，再回到冷水机组内进行循环再冷却。
    冷却水循环系统，进人到冷水机组的冷凝器的冷却水吸收冷凝器内的制冷剂放出的热量而温度升高，然后进入室外冷却塔散热降温、通过冷却水循环水泵进行循环冷却，不断带走制冷剂冷凝放出的热量，以保证冷水机组的制冷循环。
