空调热水换热站工艺流程如何?

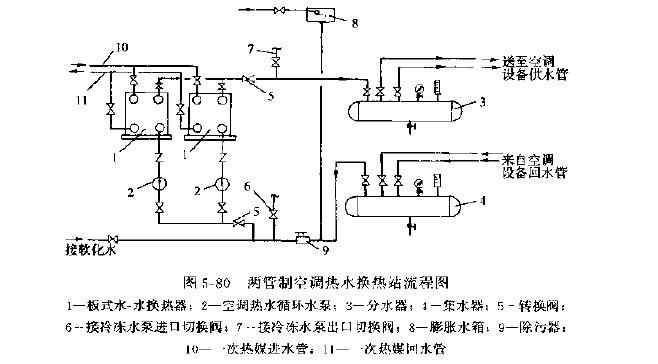

    图5--80为采用两管制的空调系统换热站的流程图。

5--80

    当采用两管制的空调系统时、即可与冷冻水泵房(冷冻站)共用分水器、集水器、膨胀水箱和部分系统铃道，只是在换热站内增加换热器和空调热水循环水泵等设备。
    在换季后，停止夏季的全部冷冻水系统、冷却水系统，关闭转换阀门6、7，打开阀门5，即可转换成冬季提供空调热水系统运行。
    由热力管网或锅炉房提供的一次热源，通过换热器不断加热了空调系统内的空调水.并通过热水循环水泵进行循环。
    两管制空调系统宜将热交换站设置在冷冻站附近，以缩短管道输送的距离减少热(冷)损失。
    换热器常用的有容积式换热器、套管式换热器和板式换热器。近年来板式换热器较为普遍用于空调系统，它具有热效率高，占地面积小、维修管理方便等优点。
    热水循环水泵多采用离心式水泵，水泵应设置备用泵。安装时宜做减振基础，出入水泵处设避振喉，
    当采用四管制空调系统时，则热交换站应设置个套的设备和系统管道，与冷冻水系统完全分开，四管制的空调系统，除换热器、热水循环水泵外，还应增加分水器、集水器、热水膨胀水箱等设备。
