常用溴化锂吸收式制冷机的类型有哪些?

    常用的溴化锂吸收式制冷机组有单效、双效和直燃式三种类型。
    单效机组类型主要由发生器、冷凝器、蒸发器和吸收器、热交换器、泵等组成。而双效机组基本与单效机组相同，只是发生器有高压和低压各一个的区别。即将稀释的溴化锂溶液先泵送至高压发生器内，被内设的加热盘管中较高压力的蒸汽加热，再将在高压发生器中产生的冷剂蒸汽作为低压发生器的热源去加热进到低压发生器内的中间溶液，可利用冷刹蒸汽的潜热而节约热能，并减少了冷凝负荷。
    直燃式冷热水机组，实际上是双效吸收式制冷机的另一种形式，其高压发生器的热源不是单独接入的高压蒸汽，而是增设一燃气锅炉直接燃烧加热溴化锂溶液的形式。采用直燃机型可不需另设热源锅炉，即可解决了夏季制冷循环和冬季的制热循环，而高压发生器就是一个锅炉。

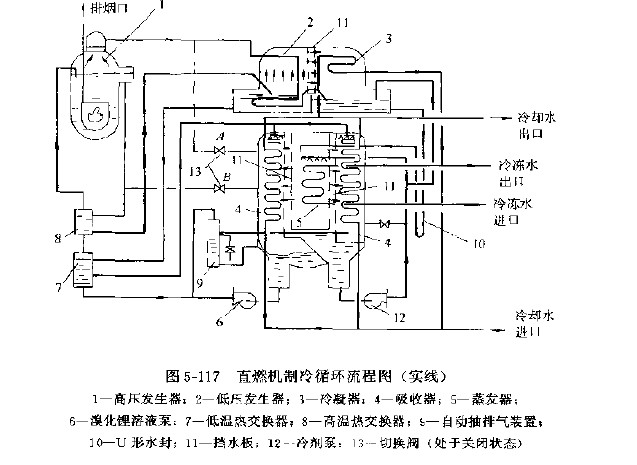

    图5---117为直燃机制冷循环流程图：

5--117

    溶液泵将吸收器中稀溶液经低温换热器和高温换热器送至高压发生器中(即直燃炉内)，进行加热并浓缩，经初步浓缩的中间溶液随即被送至低压发生器内。
    而在高压发生器内产生的高压冷剂蒸汽又被作为低压发生器内换热盘管的热源，并释放热量加热了中间溶液使其再浓缩。溶液中产生出的冷剂蒸汽经挡水板进入冷凝器内，而被浓缩的浓溴化锂溶液，经低温换热器而进入吸收器的布液装置，直接喷洒在吸收器的管束表面，并吸收了蒸发器产生的大量冷剂水蒸气，同时被稀释成稀溶液，而吸收的热量被冷却水带走。
    而制冷循环则与单效和双效类型的冷机工作原理相同。
    直燃型机组内设有直空泵和自动抽真空装置以保证机组处于真空状态。
