建筑工程板构造钢筋布置要求

    1．对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm，间距不宜大于200mm，并应符合下列规定：

（1）该构造钢筋的截面面积：沿受力方向配置时不宜小于跨中受力钢筋截面面积的1/3,沿非受力方向配置时可根据实践经验适当减少。

（2）该构造钢筋伸入板内的长度：对嵌固在承重砌体墙内的板不宜小于板短边跨度的1/7,在两边嵌固于墙内的板角部分不宜小于板短边跨度的1/4（双向配置）；对周边与混凝土梁或墙整体浇筑的板不宜小于受力方向板计算跨度的1/5（单向板）、1/4（双向板），见图9-9。

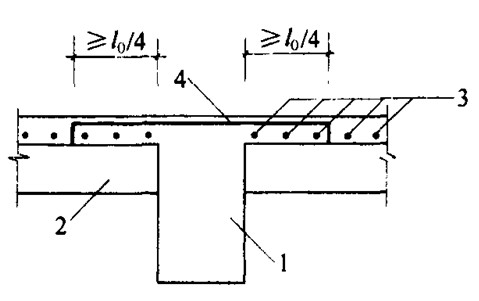

图9-10 现浇板中与梁垂直的构造钢筋

                                   1-主梁；2-次梁；3-板的受力钢筋；4-上部构造钢筋

2．当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的1/3。该构造钢筋伸入板内的长度不宜小于板计算跨度l₀的1/4，见图9-10。

    3．挑檐转角处应配置放射性构造钢筋（图9-11）。钢筋间距（按L/2处计算）不宜大于200mm；钢筋埋入长度不应小于挑檐宽度，即a≥l。构造钢筋的直径与边跨支座的负弯矩筋相同。

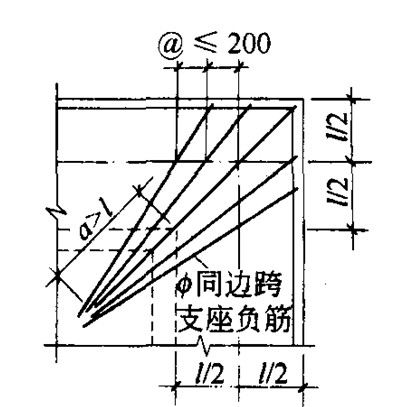

图9-11 挑檐转角处板的构造钢筋
