1．一、二、三级抗震等级的剪力墙的水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙不应小于0.2%，分布钢筋间距不应大于300mm；其直径不应小于8mm。
部分框支剪力墙结构的剪力墙加强部位，水平和竖向分布钢筋配筋率不应小于0.3%，钢筋间距不应大于200mm。
2．剪力墙厚度大于140mm时，其竖向和水平分布钢筋应采用双排钢筋；双排分布钢筋间拉筋的间距不应大于600mm，且直径不应小于6mm。在底部加强部位、边缘构件以外的墙体中，拉筋间距应适当加密。
3．剪力墙端部设置的构造边缘构件（暗柱、端柱、翼墙和转角墙）（图9-33）的纵向钢筋除应满足计算要求外，尚应符合表9-19的要求。

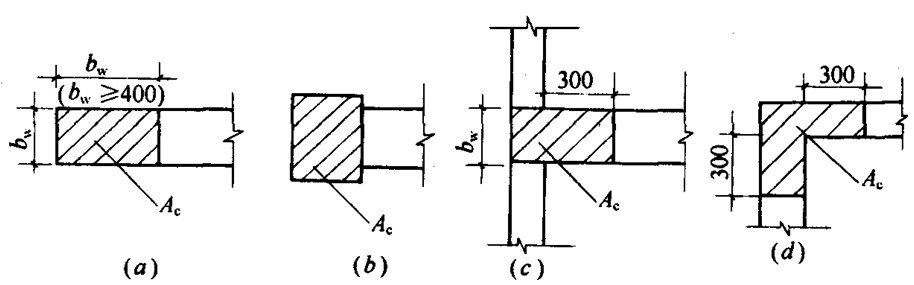

图9-33 剪力墙的构造边缘构件（a）暗柱；（b）端柱；（c）翼墙；（d）转角墙
构造边缘构件的构造配筋要求 表9-19
抗震等级
底部加强部位
其他部位
纵向钢筋最小配筋量
箍筋、拉筋
纵向钢筋最小配筋量
箍筋、拉筋
最小直径（mm）
沿竖向最大间距（mm）
最小直径（mm）
沿竖向最大间距（mm）
一
0.01Ac和6根直径为16mm的钢筋中的较大值
8
100
0.008Ac和6根直径为14mm的钢筋中的较大值
8
150
二
0.008Ac和6根直径为14mm的钢筋中的较大值
8
150
0.006Ac和6根直径为12mm的钢筋中的较大值
8
200
三
0.005Ac和4根直径为12mm的钢筋中的较大值
6
150
0.004Ac和4根直径为12mm的钢筋中的较大值
6
200
四
0.005Ac和4根直径为12mm的钢筋中的较大值
6
200
0.004Ac和4根直径为12mm的钢筋中的较大值
6
250
注：1．Ac为图9-33中所示的阴影面积。
2．对其他部位，拉筋的水平间距不应大于纵向钢筋间距的2倍，转角处宜设置箍筋。
