建筑工程钢筋焊接接头超声波检测法

    钢筋是一种带肋棒状材料。钢筋气压焊接头的缺陷一般呈平面状存在于压焊面上，而且探伤工作只能在施工现场进行。因此，采用脉冲波双探头反射法在钢筋纵肋上进行探查是切实可行的。

1．检测原理

当发射探头对接头射入超声波时，不完全接合部分对入射波进行反射，此反射波又被接收探头接收。由于接头抗拉强度与反射波强弱有很好的相关关系，故可以利用反射波的强弱来推断接头的抗拉强度，从而确保接头是否合格。

2．检测方法

使用气压焊专用简易探伤仪的检测步骤：

（1）纵筋的处理：用纱布或磨光机把接头徽粗两侧100~150mm范围内的纵向肋清理干净，涂上耦合剂。

（2）测超声波最大的透过值：将两个探头分别置于镦粗同侧的两条纵肋上，反复移动探头，找到超声波最大透过量的位置，然后调整探伤仪衰减器旋钮，直至在超声波最大透过量时，显示屏幕上的竖条数为5条为止。

同材质同直径的钢筋，每测20个接头或每隔1h要重复一次这项操作。不同材质或不同直径的钢筋也要重做这项操作。

（3）检测操作：如图9-99所示，将发射探头和接收探头的振子都朝向接头接合面。把发射探头依次置于钢筋同一肋的以下3个位置上：①接近镦粗处；②距接合面1.4d处；③距接合面2d处。发射探头在每一个位置，都要用接收探头在另一条肋上从位置①到位置③之间来回走查。检查应在两条肋上各进行一次。

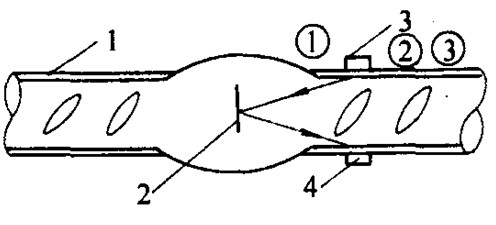

图9-99 沿纵肋二探头K形走查法

                1-钢筋纵肋；2-不完全接合部；3-发射探头；4-接收探头

（4）合格判定：在整个K形走查过程中，如始终没有在探伤仪的显示屏上稳定地出现3条或3条以上的竖线，即判定合格。只有两条肋上检查都合格时，才能认为该接头合格。

如果显示屏上稳定地出现3条或3条以上竖线时，探伤仪即发出嘟嘟的报警声，判定为不合格。这时可打开探伤仪声程值按钮，读出声程值。根据声程值确定缺陷所在的部位。
