灌砂法测土工密度试验方法

（3）标准砂密度的测定，应按下列步骤进行：

1）标准砂应清洗洁净，粒径宜选用0.25~0.50mm，密度宜选用1.47~1.61g/cm³。

2）组装容砂瓶与灌砂漏斗，螺纹连接处应旋紧，称其质量。

3）将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内，继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，准确至5g。试验中应避免振动。

4）倒出容砂瓶内的标准砂、通过漏斗向容砂瓶内注水至水面高出阀门，关阀门，倒掉漏斗中多余的水，称容砂瓶、漏斗和水的总质量，准确到5g，并测定水温，准确到0.5℃。重复3次，3次测值之间的差值不得大于3mL，取3次测值的平均值。

（4）容砂瓶的容积，应按下式计算：

V_r＝（m_r2＋m_r1）/ρ_wr

式中  V_r——容砂瓶容积（mL）；

m_r2——容砂瓶、漏斗和水的总质量（g）；

m_r1——容砂瓶和漏斗的质量（g）；

ρ_wr——不同水温时水的密度（g/cm³），查表3-28。

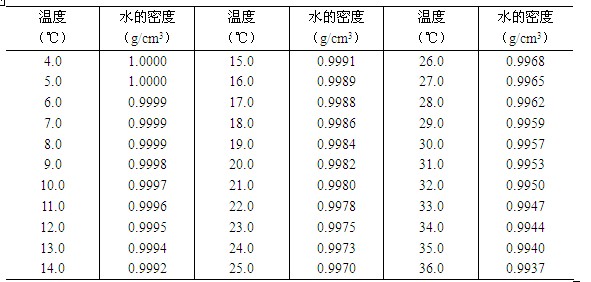

水的密度表



（5）标准砂的密度，应按下式计算：

式中  ρ_s——标准砂的密度（g/cm³）；

m_rs——容砂瓶、漏斗和标准砂的总质量（g）。

（6）灌砂法试验，应按下列步骤进行：

1）按灌水法试验步骤①、②、③挖好规定的试坑尺寸，并称试样质量。

2）向容砂瓶内注满砂，关阀门，称容砂瓶，漏斗和砂的总质量，准确至10g。

3）将密度测定器倒置（容砂瓶向上）于挖好的坑口上，打开阀门，使砂注入试坑。在注砂过程中不应振动。当砂注满试坑时关闭阀门，称容砂瓶、漏斗和余砂的总质量，准确至10g，并计算注满试坑所用的标准砂质量。

（7）试样的密度，应按下式计算：

式中  m_s——注满试坑所用标准砂的质量（g）。

（8）试样的干密度，应按下式计算，准确至0.01g/cm³。

（9）灌砂法试验的记录格式见GB/T 50123-1999附录D表D-5。
