测量步骤
试验接线见下图：

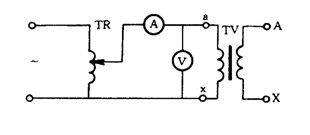

测量电压互感器的空载电流接线图
试验时，从低压侧加压，高压侧低端（X端）必须接地，逐渐升至额定电压，读取电流表读数，即为在额定电压下的空载电流。
对于三相电压互感器，可在低压侧加三相100V试验电源。若三相电源不平衡时，可取三相电压的算术平均值作为所加电压的数值。当各相电压差不超过2％时，可用UAC代表平均电压，然后读取各相的空载电流值。
试验测得的空载电流值与制造厂数据比较，应基本接近。若相差太大，说明互感器有问题。对于串级式电压互感器，如果刚加电压，空载电流就大大增加，可能是连耦绕组极性接反；如果连耦绕组断开，则其空载电流较正常值小得很多。
