钢柱基础垫层中线投点和抄平方法

垫层混凝土凝固后，应在垫层面上投测中线点，并根据中线点弹出墨线，绘出地脚螺栓固定架的位置（图4-126），以便下一步安置固定架并根据中线支立模板。

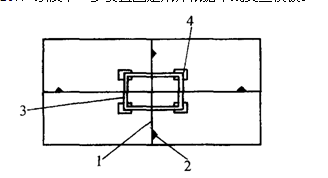

地脚螺栓固定架位置

1-墨线；2-中线点；3-螺栓固定架；4-垫层抄平位置

投测中线时经纬仪必须安置在基坑旁（这样视线才能看到坑底），然后照准矩形控制网上基础中心线的两端点。用正倒镜法，先将经纬仪中心导入中心线内，而后进行投点。

螺栓固定架位置在垫层上绘出后，即在固定架外框四角处测出四点标高，以便用来检查并整平垫层混凝土面，使其符合设计标高，便于固定架的安装。如基础过深，从地面上引测基础底面标高，标尺不够长时，可采取挂钢尺法。
