混凝土柱子垂直度测量方法

 柱身模板支好后，必须用经纬仪检查柱子垂直度。由于现场通视困难，一般采用平行线投点法来检查柱子的垂直度，并将柱身模板校正。其施测步骤如下：先在柱子模板上端根据外框量出柱中心点，和柱下端的中心点相连弹以墨线（图4-129）。然后根据柱中心控制点A、B测设AB的平行线A'B'，其间距为1~1.5m。将经纬仪安置在B'点，照准A'。此时由一人在柱上持木尺，并将木尺横放，使尺的零点水平的对正模板上端中心线。纵转望远镜仰视木尺，若十字丝正好对准1m或1.5m处，则柱子模板正好垂直，否则应将模板向左或向右移动，达到十字丝正好对准1m或1.5m处为止。

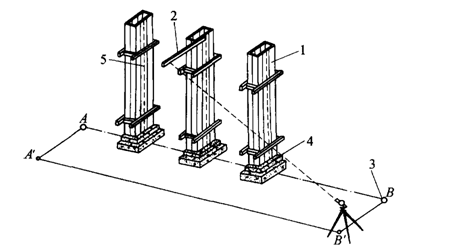

柱身模板校正

1-模板；2-木尺；3-柱中线控制点；4-柱下端中线点；5-柱中线

若由于通视困难，不能应用平行线法投点校正时，则可先按上法校正一排或一列首末两根柱子，中间的其他柱子可根据柱行或列间的设计距离丈量其长度加以校正。
