天底垂准测量的基本原理

如图4-164所示，利用DJ6-C6光学垂准经纬仪上的望远镜，旋转进行光学对中取其平均值而定出瞬时垂准线。也就是使仪器能将一个点向另一个高度面上作垂直投影，再利用地面上的测微分划板测量垂准线和测点之间的偏移量，从而完成垂准测量。基准点的对中是利用仪器的望远镜和目镜组，先把望远镜指向夭底方向，然后调焦到所观测目标清晰、无视差，使望远镜十字丝与基准点十字分划线相互平行，读出基准点的坐标读数A₁，转动仪器照准架180°，再读一次基准点坐标读数A₂，由于仪器本身存在系统误差，A₁与A₂不重合，故中数A＝（A₁＋A₂）/2，这样仪器中心与基准点坐标A在同一铅垂线上，再将望远镜调焦至施工层楼面上，在俯视孔上放置十字坐标板（此板为仪器的必备附件），用望远镜十字丝瞄准十字坐标板，移动十字坐标板，使十字坐标板坐标轴平行于望远镜十字丝，并使A读数与望远镜十字丝中央重合，然后转动仪器，使望远镜与坐标板原点O重合，这样完成一次铅垂点的投测。一系列的垂准点标定后，作为测站，可作测角放样以及测设建筑物各层的轴线或垂直度控制和倾斜观测等测量工作。上海金陵东路售票大楼即应用天底垂准测量方法来完成轴线的投测工作。

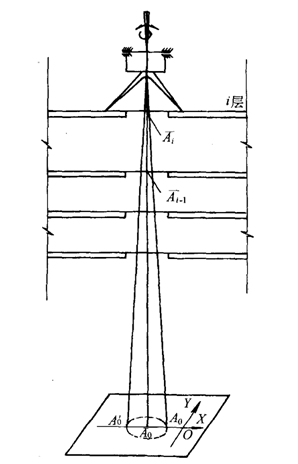

天底法原理

A₀-确定的仪器中心；O-基准点
