椭圆平面控制网的测设方法

1）根据测绘院所提供的建筑物坐标点，按照测量方案，完成椭圆形平面的定位控制桩点和轴线控制线的布设，遵循“先整体、后局部”，“先地下，后地上”的原则，纵横方向采用井字形平面控制网，椭圆形采用极坐标方法进行定位，建筑物的主控制点、主轴线，需经反复校核检查，确保准确无误。

2）依据前面所述的椭圆极坐标定位原理，利用AutoCAD计算机辅助绘图软件，按照设计院所给定的主楼定位图，确定椭圆上各轴线定位坐标点，分别标注出椭圆轨迹上控制点的极坐标值，再使用全站仪（或经纬仪测角法）可以很方便地完成椭圆曲线点定位测量。地下室部分椭圆平面具体各点位的极坐标值如下：

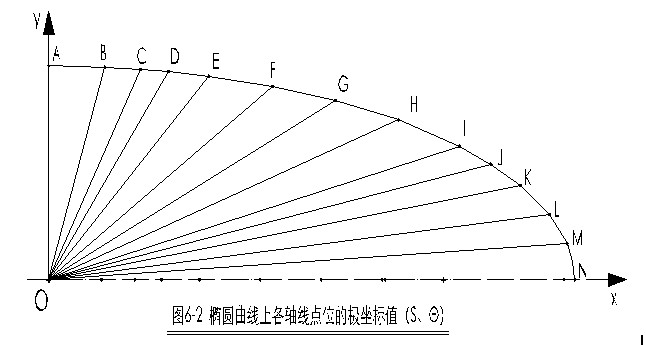

 ①如下图6-2所示，将主楼平面四分之一椭圆圆弧上对应于各轴线点，共分为13段弧段，分别向椭圆中心连线，标注出各点的极坐标值（S、θ）。

 ② 以椭圆形中心点O为原点，椭圆形平面长轴线为x轴，短轴线为y轴，建立极坐标系。

 ③根据设计图纸中所给定的椭圆曲线段上各坐标点的位置，在椭圆曲线上分别按照A～N点顺序进行编号标注，如下图所示。

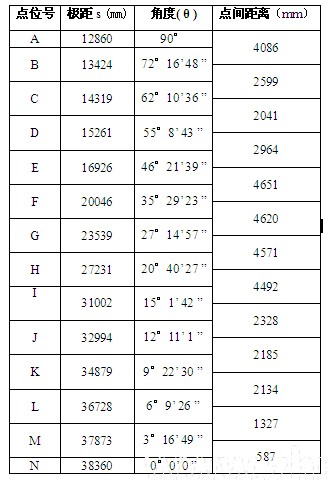

④将各控制点的极坐标值进行列表（见下表6-1），测量施工时以此表数据进行投测。

⑤根据椭圆曲线的对称原理，在确定第一象限四分之一椭圆的点位后，其余三个象限的椭圆曲线可依次确定。

极坐标值

极坐标θ角与极距S的对应表
