附着升降脚手架的构造举例

 套管式附着升降脚手架

构造如图所示。固定框竖杆为φ48×3.5mm焊接钢管，活动框立管为φ63.5×4mm无缝钢管。脚手架单元长度不宜大于4m，以使单元具有足够刚度。每个单元由2个升降框和连接2个升降框的纵横向水平杆、剪刀撑、脚手板、安全网等组成。对阳台部位，支撑杆加长、受压，并增加分别与固定框、活动框拉结的斜拉杆或钢丝绳、受拉。

悬挑脚手架

悬挑脚手架

              1—上翼板2—下翼板3—腹板4—支座板5—加劲板

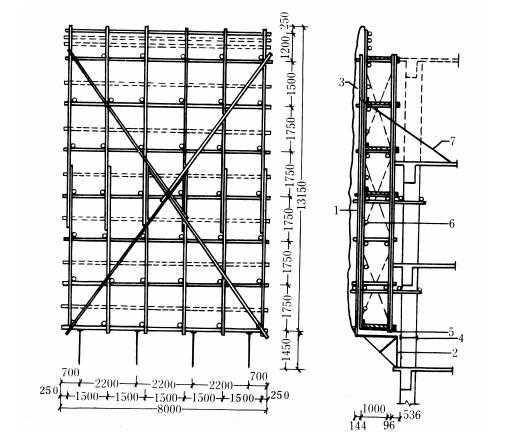

悬挑脚手架

中央电视台彩电中心主楼施工用悬挑脚手架如图所示。定型架子重约3t，由移位。三角架由槽钢、角钢焊接而成，用挂钩固定于柱子上的环箍，并为了保险，用钢丝绳把三角架系于柱子上。环箍由2根10号槽钢、2根φ30mm的长杆螺栓组成。该架子在吊篮邻墙一侧距墙面100～200mm，相邻吊篮间隙不大于200mm。

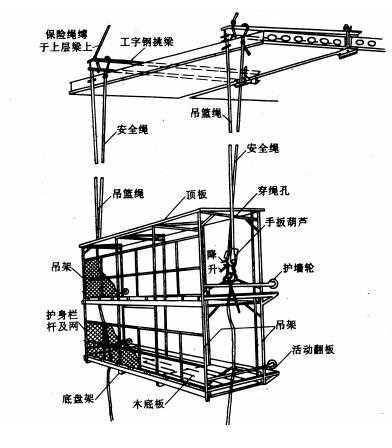

手动吊篮



手动吊篮

里脚手架

里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层墙体砌筑。里脚手架也用于室内装饰施工。

里脚手架装拆较频繁，要求轻便灵活，装拆方便。通常将其做成工具式的，结构形式有折叠式、支柱式和门架式。
