预埋件钢筋埋弧螺柱焊施工要求

1  预埋件钢筋埋弧螺柱焊设备应包括：埋弧螺柱焊机、焊枪、焊接电缆、控制电缆和钢筋夹头等。

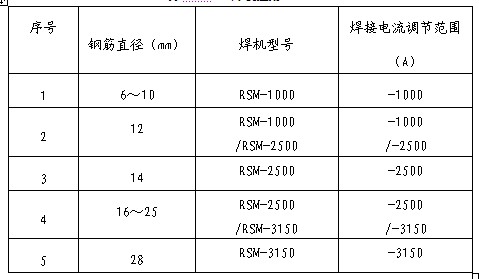

2  埋弧螺柱焊机由晶闸管整流器和调节-控制系统组成，有多种型号，在生产中，应根据钢筋直径选用，见表4.9.2。

焊机选用

3  埋弧螺柱焊焊枪有电磁提升式和电机拖动式两种，生产中，应根据钢筋直径和长度，选用合适的焊枪。

4  预埋件钢筋埋弧螺柱焊工艺应符合下列要求。

   1 将预埋件钢板放平，在钢板的最远处对称点，用两根接地电缆的一端与螺柱焊机电源的正极（+）连接，另一端连接接地钳，与钢板接触紧密、牢固。

   2 将钢筋推入焊枪的夹持钳内，顶紧于钢板，在焊剂挡圈内注满焊剂。

   3 选择合适的焊接参数，主要有：焊接电流和焊接通电时间，均在焊机上设定；钢筋伸出长度、钢筋提升量，在焊枪上设定。参数见表4.9.4。

埋弧螺柱焊焊接参数

 4拨动焊枪上按钮“开”，接通电源，钢筋上提，引燃电弧。

   5 经设定燃弧时间，钢筋插入熔池，自动断电；

   6 停息数秒钟，打掉渣壳，焊接完成。

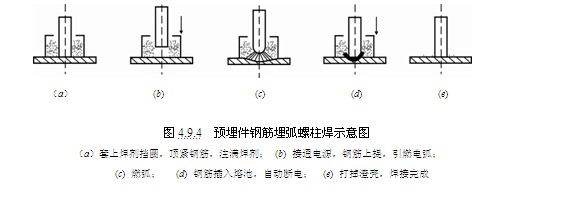

 电磁铁提升式钢筋埋弧螺柱焊工艺过程见图4.9.4。
