外保温外墙的防水防护层设计的规定？

1、采用涂料饰面时，防水层可采用聚合物水泥防水砂浆或普通防水砂浆。保温层的抗裂砂浆层如达到聚合物水泥防水砂浆性能指标要求，可兼作防水防护层。设在保温层和涂料饰面之间（图1），乳液聚合物防水砂浆厚度不应小于5mm，干粉聚合物防水砂浆厚度不应小于3mm。

2、采用块材饰面时，防水层宜采用聚合物水泥防水砂浆，厚度应符合本条第１款的规定，（图２）。保温层的抗裂砂浆层如达到聚合物水泥防水砂浆性能指标要求，可兼作防水防护层。

3、聚合物水泥防水砂浆防水层中应增设耐碱玻纤网格布或热镀锌钢丝网增强，并应用锚栓固定于结构墙体中。

4、采用幕墙饰面时，防水层应设在找平层和幕墙饰面之间（图3），防水层宜采用聚合物水泥防水砂浆、聚合物水泥防水涂料、聚合物乳液防水涂料、聚氨酯防水涂料或防水透汽膜。防水砂浆厚度应符合本条第１款的规定，防水涂料厚度不应小于1.0mm。。当外墙保温层选用矿物棉保温材料时，防水层宜采用防水透汽膜。

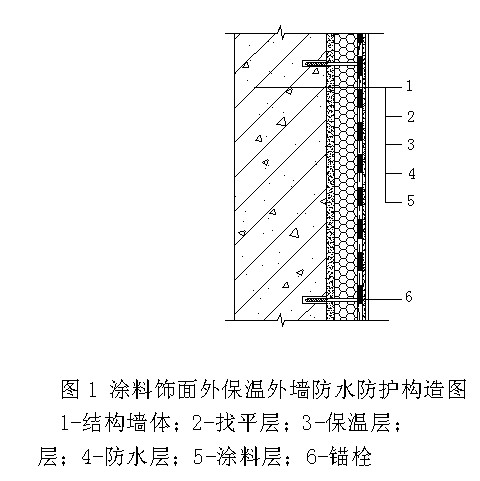

涂料饰面外保温外墙防水防护构造图

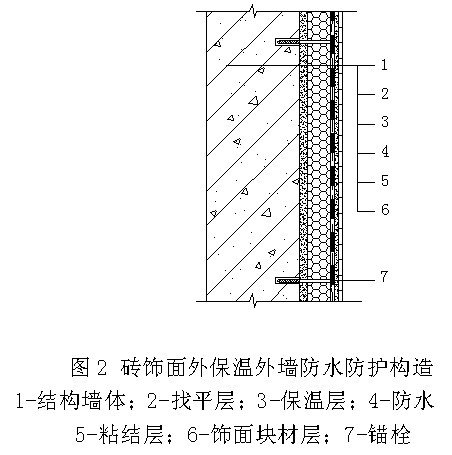

砖饰面外保温外墙防水防护构造

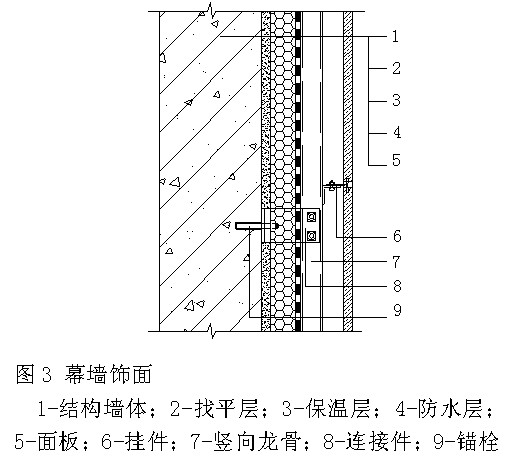

幕墙饰面

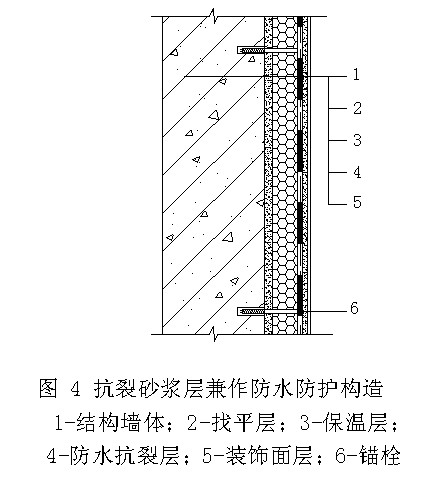

抗裂砂浆层兼作防水防护构造



                           ——建筑外墙防水防护技术规程JGJT 235-2011
