新旧规范中受拉钢筋绑扎接头搭接长度的对比

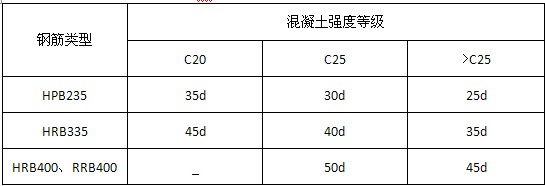

新规中受拉钢筋绑扎接头的搭接长度： 1

注：①当带肋钢筋直径d大于25mm是时，其受拉钢筋的搭接长度应按表中值增加5d采用；当带肋钢筋直径d小于或等于25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用。
   ②当混凝土在凝固过程中受力钢筋易受扰动时，其搭接长度应增加5d。
   ③在任何情况下，纵向受拉钢筋的搭接长度均不应小于300mm，受压钢筋的搭接长度均不应小于200mm。
   ④环氧树脂涂层钢筋的绑扎接头搭接长度，受拉钢筋按表值的1.5倍采用。
   ⑤两根不同直径的钢筋的搭接长度，以较细的钢筋直径计算。

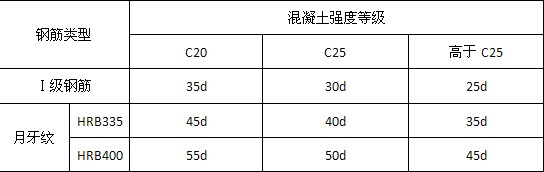

    旧规中受拉钢筋绑扎接头的搭接长度：

2

注：①当带肋钢筋直径d大于25mm是时，其受拉钢筋的搭接长度应按表中值增加5d采用；当带肋钢筋直径d小于或等于25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用。
②当混凝土在凝固过程中受力钢筋易受扰动时，其搭接长度宜适当增加。
③在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm，受压钢筋的搭接长度不应小于200mm。
④当混凝土强度等级低于C20时，Ⅰ级钢筋、HRB335钢筋的搭接长度应按表中C20的数值相应增加10d；HRB500钢筋不宜采用。
⑤对有抗震要求的受力钢筋的搭接长度，当抗震烈度为七度（及以上）时，应增加5d。
⑥两根不同直径的钢筋的搭接长度，以较细的钢筋直径计算。

注：新规指《公路桥涵施工技术规范》（JTG/T F50-2011）。
