顶进式框架桥路基加固及防护注浆工艺

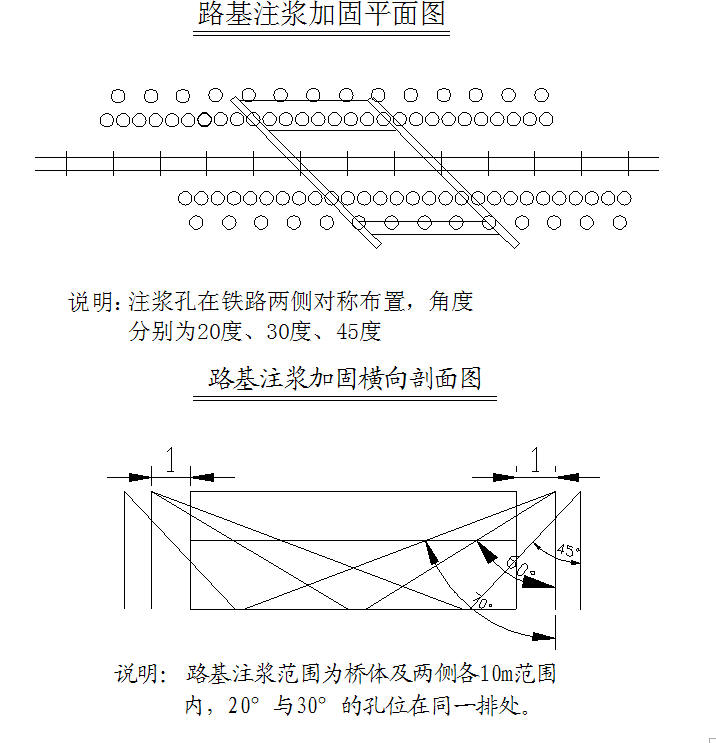

    注浆孔的布置根据浆液有效范围，且相互重叠，使被加固土体在平面和深度范围内连成一个整体的原则决定的。呈梅花型布置于需加固的路基范围内，将注浆管分节打入路基，钢管在铁道两侧从地面开始向下成一定倾角间隔布置，200与300的孔位在同一排，首先布置倾角200的钢管，随后在其中间布置倾角300的钢管，最后在已成孔的外侧以450倾角，形成两排梅花型布孔，详见平面图和剖面图。



路基防护注浆

    注浆顺序按跳孔间隔注浆方式进行，以防止串浆，提高注浆孔内浆液的强度与时俱增的约束性。注浆时应自上而下分层进行注浆，压力逐层逐渐加大。注浆时采用先外围，后内部的注浆顺序。为防止在注浆过程中出现铁路路基隆起，注浆压力方式采用常压注浆，注浆压力控制在0.1-0.5Mpa，并加强观测。
