基坑土钉墙支护坑底隆起稳定性验算

建筑基坑支护技术规程 JGJ120-2012

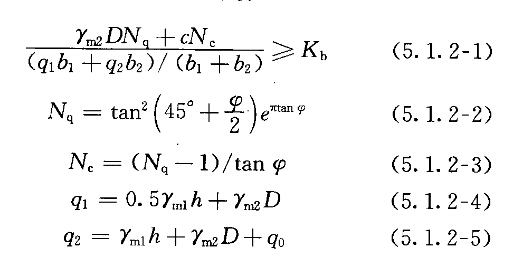

5.1.3  基坑底面下有软土层的土钉墙结构应进行坑底隆起稳定性验算，验算可采用下列公式（图5.1.3）。

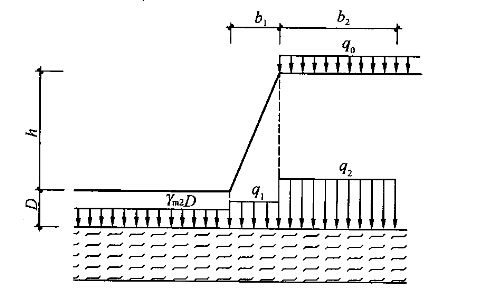

图5.1.3 基坑底面下有软土层的土钉墙抗隆起稳定性验算

式中：   q₀──地面均布荷载(kPa)；

γ_m1──基坑底面以上土的重度(kN/m³)；对多层土取各层土按厚度加权的平均重度；

h──基坑深度(m)；

γ_m2──基坑底面至抗隆起计算平面之间土层的重度(kN/m³)；对多层土取各层土按厚度加权的平均重度；

D──基坑底面至抗隆起计算平面之间土层的厚度(m)；当抗隆起计算平面为基坑底平面时，取D等于0；

N_c、N_q——承载力系数；

c、j──抗隆起计算平面以下土的粘聚力(kPa)、内摩擦角(°)，按本规程第3.1.14条的规定取值；

b₁──土钉墙坡面的宽度(m)；当土钉墙坡面垂直时取b₁等于0；

b₂──地面均布荷载的计算宽度(m)，可取b₂等于h；

K_he──抗隆起安全系数；安全等级为二级、三级的土钉墙，K_he分别不应小于1.6、1.4。
