基坑支挡式结构的抗隆起稳定性验算

建筑基坑支护技术规程 JGJ120-2012

4.2.3 支挡式结构的嵌固深度应符合下列坑底隆起稳定性要求：

1 锚拉式支挡结构和支撑式支挡结构的嵌固深度应符合下列规定（图4.2.4-1）：

    式中：Kb──抗隆起安全系数；安全等级为一级、二级、三级的支护结构， K_b分别不应小于1.8、1.6、1.4；

γ_m1、γ_m2——分别为基坑外、基坑内挡土构件底面以上土的重度(kN/m³)；对地下水位以下的砂土、碎石土、粉土取浮重度；对多层土取各层土按厚度加权的平均重度；

ld——挡土构件的嵌固深度 (m)；

h──基坑深度(m)；

q₀──地面均布荷载(kPa)；

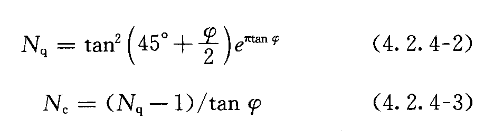

    N_c、N_q——承载力系数；

c、j──挡土构件底面以下土的粘聚力(kPa)、内摩擦角(°)，按本规程第3.1.14条的规定取值。

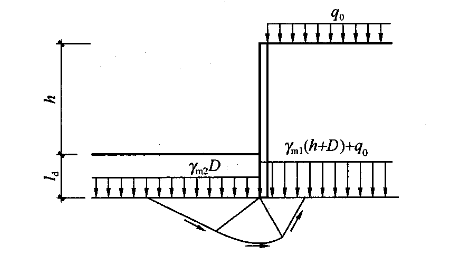

图4.2.4-1 挡土构件底端平面下土的抗隆起稳定性验算

2 当挡土构件底面以下有软弱下卧层时，坑底抗隆起稳定性验算的部位尚应包括软弱下卧层。软卧下卧层的隆起稳定性可按公式(4.2.4-1)验算，但式中的γm1、γm2应取软弱下卧层顶面以上土的重度（图4.2.4-2），ld应以D代替。

   注：D为基坑底面至软弱下卧层顶面的土层厚度（m）。

3 悬臂式支挡结构可不进行抗隆起稳定性验算。

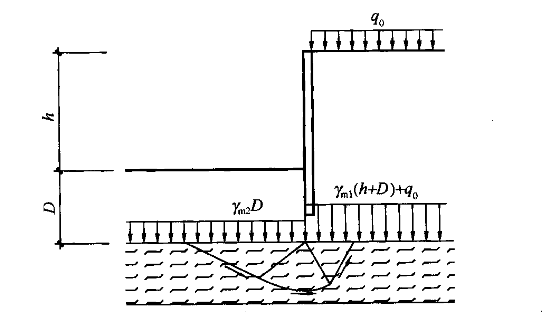

图4.2.4-2 软弱下卧层的抗隆起稳定性验算

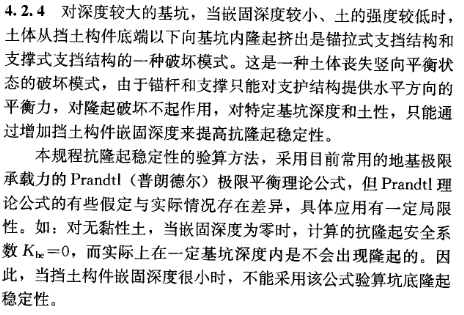

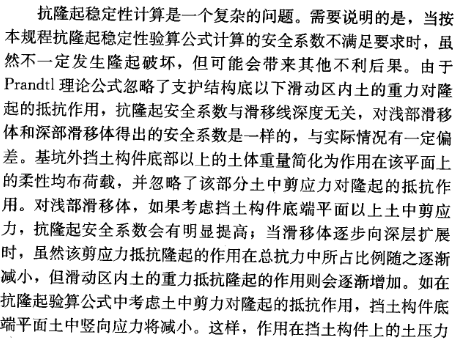

说明：
