重力式水泥土墙的构造要求

建筑基坑支护技术规程 JGJ120-2012

6.2.1  水泥土墙宜采用水泥土搅拌桩相互搭接形成的格栅状结构形式，也可采用水泥土搅拌桩相互搭接成实体的结构形式。搅拌桩的施工工艺宜采用喷浆搅拌法。

6.2.2  重力式水泥土墙的嵌固深度，对淤泥质土，不宜小于1.2h，对淤泥，不宜小于1.3h；重力式水泥土墙的宽度（B），对淤泥质土，不宜小于0.7h，对淤泥，不宜小于0.8h；此处，h为基坑深度。

6.2.3  重力式水泥土墙采用格栅形式时，每个格栅的土体面积应符合下式要求：

式中：  A──格栅内土体的截面面积(m²)；

        δ──计算系数；对粘性土，取δ＝0.5；对砂土、粉土，取δ＝0.7；

        c──格栅内土的粘聚力(kPa)，按本规程第3.1.14条的规定确定；

        u──计算周长(m)，按图6.2.3计算；

       γ_m──格栅内土的天然重度(kN/m³)；对成层土，取水泥土墙深度范围内各层土按厚度加权的平均天然重度。

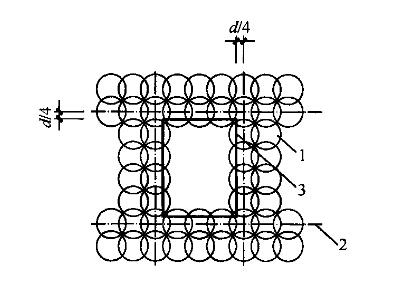

图6.2.3 格栅式水泥土墙 1－水泥土桩；2－水泥土桩中心线；3－计算周长



水泥土格栅的面积置换率，对淤泥质土，不宜小于0.7；对淤泥，不宜小于0.8；对一般粘性土、砂土，不宜小于0.6。格栅内侧的长宽比不宜大于2。

6.2.4  水泥土搅拌桩的搭接宽度不宜小于150mm。

6.2.5  当水泥土墙兼作截水帷幕时，尚应符合本规程第7.2节对截水的要求。

6.2.6  水泥土墙体28d无侧限抗压强度不宜小于0.8MPa。当需要增强墙身的抗拉性能时,可在水泥土桩内插入杆筋。杆筋可采用钢筋、钢管或毛竹。杆筋的插入深度宜大于基坑深度。杆筋应锚入面板内。

6.2.7  水泥土墙顶面宜设置混凝土连接面板，面板厚度不宜小于150mm,混凝土强度等级不宜低于C15。

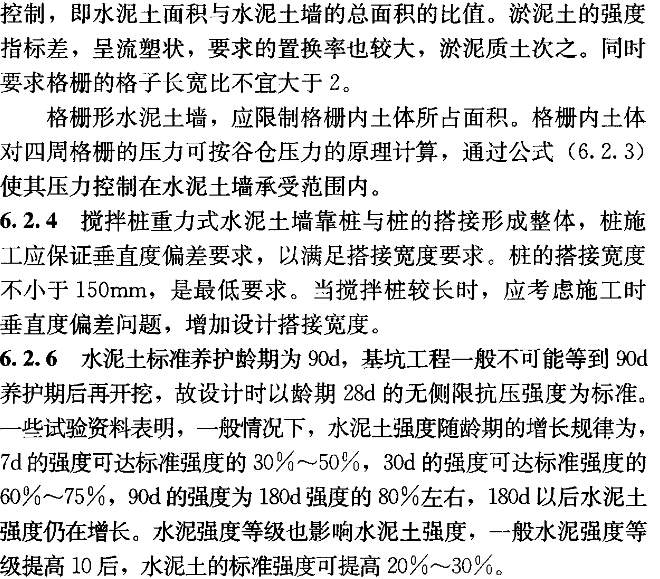

说明：
