柱下桩基独立承台斜截面受剪承载力计算

 《建筑地基基础设计规范》GB50007-2011中第8.5.20条、8.5.21条对此进行了规定

 8．5．20 柱下桩基础独立承台应分别对柱边和桩边、变阶处和桩边联线形成的斜截面进行
受剪计算。当柱边外有多排桩形成多个剪切斜截面时，尚应对每个斜截面进行验算。

 【条文说明】2002 版规范的8.5.18 条拆成了本规范的8.5.20 条与8.5.21 条本条为强制性条文。桩基承台的柱边、变阶处等部位剪力较大，应进行斜截面抗剪承载力验算。

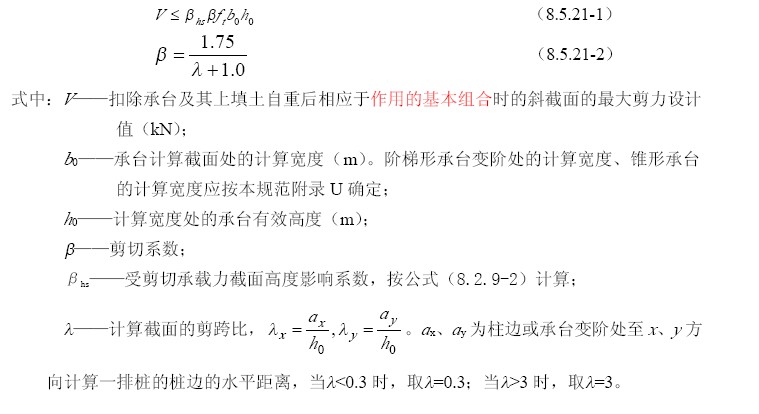

 8．5．21 柱下桩基独立承台斜截面受剪承载力可按下列公式进行计算（图8.5.21）：

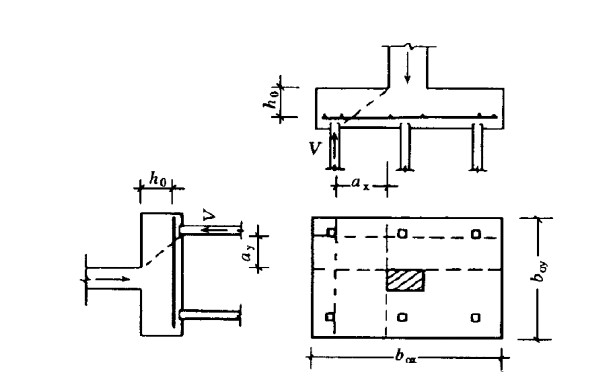

图8.5.21 承台斜截面受剪计算

 【条文说明】桩基承台的抗剪计算，在小剪跨比的条件下具有深梁的特征。关于深梁的抗剪问题，近年来我国已发表了一系列有关的抗剪强度试验报告以及抗剪承载力计算文章，尽管文章中给出的抗剪承载力的表达式不尽相同，但结果具有很好的一致性。本规范提出的剪切系数是通过分析和比较后确定的，它已能涵盖深梁、浅梁不同条件的受剪承载力。图33 给出了一典型的九桩承台的柱边剪切所需的承台有效高度比较表，按本规范求得的柱边剪切所需的承台有效高度与美国ACI 318 规范求得的结果是相当接近的。

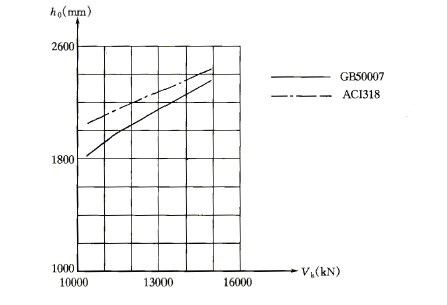

图33 柱边剪切承台有效高度比较
