钢筋电渣压力焊焊接工艺与参数

     1．焊接工艺

施焊前，焊接夹具的上、下钳口应夹紧在上、下钢筋上；钢筋一经夹紧，不得晃动。

电渣压力焊的工艺过程包括：引弧、电弧、电渣和顶压过程（图9-92）。

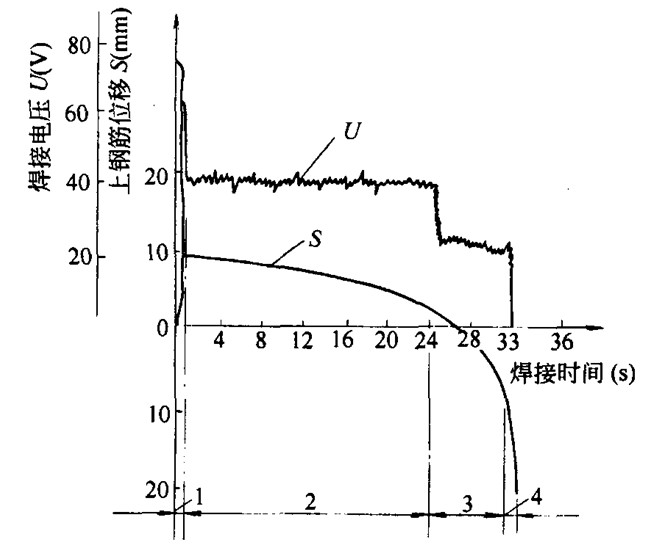

图9-92 钢筋电渣压力焊工艺过程图解（Φ28钢筋）

1-引弧过程；2-电弧过程；3-电渣过程；4-顶压过程

（1）引弧过程：宜采用铁丝圈引弧法，也可采用直接引弧法。

铁丝圈引弧法是将铁丝圈放在上、下钢筋端头之间，高约10mm，电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。

直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2~4mm引弧。当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。

（2）电弧过程：靠电弧的高温作用，将钢筋端头的凸出部分不断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。

（3）电渣过程：渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀熔化。
