钢筋电渣压力焊焊接设备与焊剂

    电渣压力焊的焊接设备包括：焊接电流、焊接机头、控制箱、焊剂填装盒等，见图9-89。

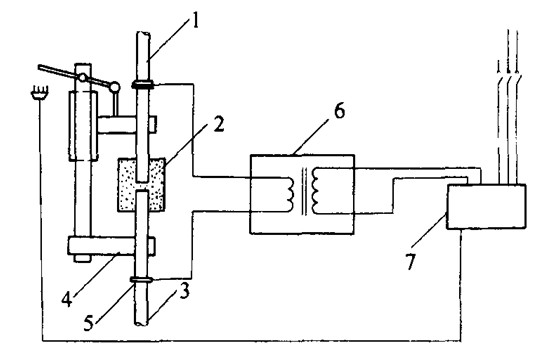

图9-89 钢筋电渣压力焊设备示意图

1-上钢筋；2-焊剂盒；3-下钢筋；4-焊接机头；5-焊钳；6-焊接电源；7-控制箱

1．焊接电源

竖向钢筋电渣压力焊的电源，可采用一般的BX₃-500型与BX₂-1000型交流弧焊机，也可采用JSD-600型与JSD-1000型专用电源，见表9-49。

竖向钢筋电渣压力焊电源性能  表9-49

项目

单位

JSD600

JSD1000

电源电压

V

380

380

相数

相

1

1

输入容量

kVA

45

76

空载电压

V

80

78

负载持续率

%

60

35

60

35

初级电流

A

116

196

次级电流

A

600

750

1000

1200

次级电压

V

22~45

22~45

焊接钢筋直径

mm

14~32

22~40

一台焊接电源可供数个焊接机头交替用电，电缆线与机头的连接采用插接式，以获得较高的生产效率。空载电压应较高（≥75V），以利引弧。

2．焊接机头

焊接机头有杠杆单柱式、丝杆传动双柱式等。

（1）LDZ型杠杆单柱焊接机头（图9-90）由单导柱、夹具、手柄、监控仪表、操作把等组成。下夹具固定在钢筋上，上夹具利用手动杠杆可沿单柱上、下滑动，以控制上钢筋的运动和位置。

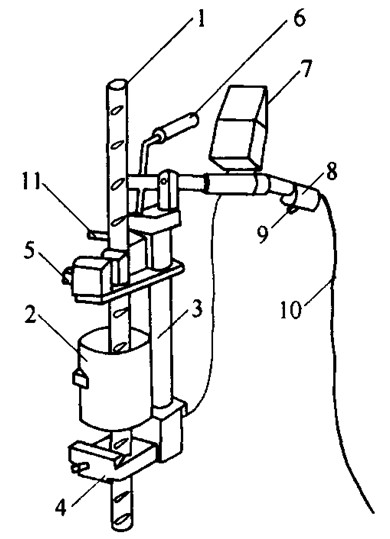

图9-90 杠杆式单柱焊接机头

1-钢筋；2-焊剂盒；3-单导柱；4-固定夹头；5-活动夹头；6-手柄；

7-监控仪表；8-操作把；9-开关；10-控制电缆；11-电缆插座

（2）MH型丝杆传动式双柱焊接机头（图9-91）由伞形齿轮箱、手柄、升降丝杆、夹具、夹紧装置、双导柱等组成。上夹具在双导柱上滑动，利用丝杆螺母的自锁特性使上钢筋易定位；夹具定位精度高，卡住钢筋后无需调整对中度。

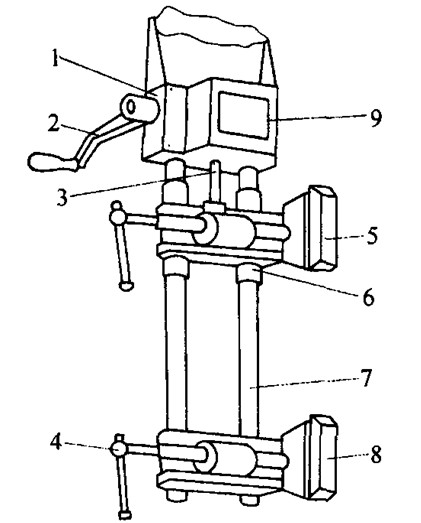

图9-91 丝杆传动式双柱焊接机头

1-伞形齿轮箱；2-手柄；3-升降丝杆；4-夹紧装置；

5-上夹头；6-导管；7-双导柱；8-下夹头；9-操作盒

YJ型焊接机头，利用梯形螺纹传动和单柱导向，也取得良好的效果。

上述各类焊接机头，可采用手控与自控相结合的半自动化操作方式。

3．焊剂盒与焊剂

焊剂盒呈圆形，由两半圆形铁皮组成，内径为80~100mm，与所焊钢筋的直径相适应。

焊剂盒宜与焊接机头分开。当焊接完成后，先拆机头，待焊接接头保温一段时间后再拆焊剂盒。特别是在环境温度较低时，可避免发生冷淬现象。

焊剂宜采用HJ431型。该焊剂含有高锰、高硅与低氟成分，其作用除起隔绝、保温及稳定电弧作用外，在焊接过程中还起补充熔渣、脱氧及添加合金元素作用，使焊缝金属合金化。

焊剂使用前必须在250℃温度烘烤2h，以保证焊剂容易熔化，形成渣池。
