建筑基坑支护技术规程 JGJ120-2012
5.1.1 土钉墙应按下列规定对基坑开挖的各工况进行整体滑动稳定性验算：
1 整体滑动稳定性可采用圆弧滑动条分法进行验算；
2 采用圆弧滑动条分法时，其整体稳定性应符合下列规定(图5.1.1)：

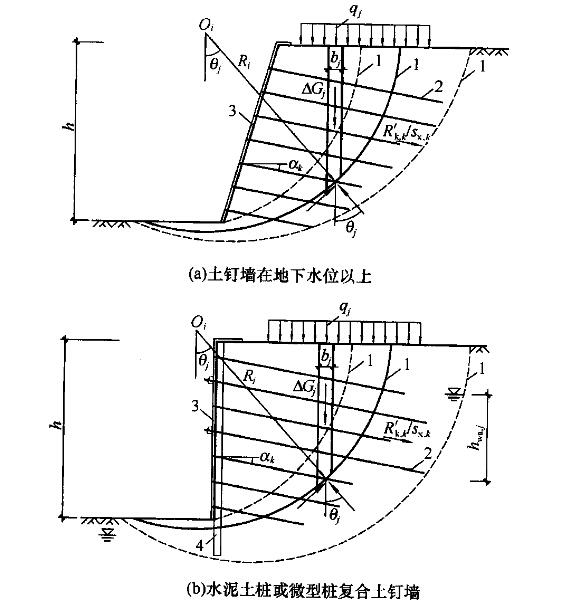

图5.1.1 土钉墙整体稳定性验算 1－滑动面；2－土钉或锚杆；3－喷射混凝土面层；4－水泥土桩或微型桩
式中：Ks──圆弧滑动整体稳定安全系数；安全等级为二级、三级的土钉墙，Ks分别不应小于1.3、1.25；
Ks，i──第i个滑动圆弧的抗滑力矩与滑动力矩的比值；抗滑力矩与滑动力矩之比的最小值宜通过搜索不同圆心及半径的所有潜在滑动圆弧确定；
cj、jj──第j土条滑弧面处土的粘聚力(kPa)、内摩擦角(°)，按本规程第3.1.14条的规定取值；
bj──第j土条的宽度(m)；
qj──作用在第j土条上的附加分布荷载标准值(kPa)；
ΔGj──第j土条的自重(kN)，按天然重度计算；
θj──第j土条滑弧面中点处的法线与垂直面的夹角(°)；
R’k,k──第k层土钉或锚杆对圆弧滑动体的极限拉力值(kN)；应取土钉或锚杆在滑动面以外的锚固体极限抗拔承载力标准值与杆体受拉承载力标准值（fykAs或fptkAp）的较小值；锚固体的极限抗拔承载力应按本规程第5.2.5条和第4.7.4条的规定计算，但锚固段应取圆弧滑动面以外的长度；
αk──第k层土钉或锚杆的倾角(°)；
θk──滑弧面在第k层土钉或锚杆处的法线与垂直面的夹角(°)；
sx，k──第k层土钉或锚杆的水平间距(m)；
ψv──计算系数；可取ψv＝0.5sin（θk＋αk）tanj,此处，j为第k层土钉或锚杆与滑弧交点处土的内摩擦角。
3 水泥土桩复合土钉墙，在考虑地下水压力的作用时，其整体稳定性应按本规程公式（4.2.3-1）、（4.2.3-2）验算，但R’k,k应按本条的规定取值。
4 当基坑面以下存在软弱下卧土层时，整体稳定性验算滑动面中尚应包括由圆弧与软弱土层层面组成的复合滑动面。
5 微型桩、水泥土桩复合土钉墙，滑弧穿过其嵌固段的土条可适当考虑桩的抗滑作用。
