一、系统概况

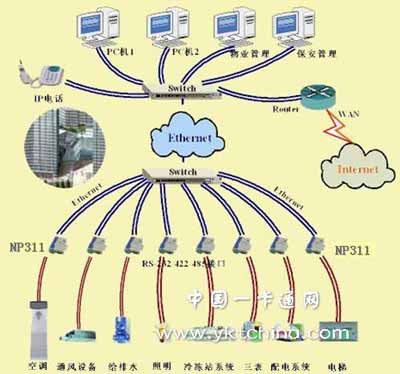

本系统主要是建立在现有以太网基础上的智能小区解决方案。整个系统中包含如下系统:住宅监控系统、紧急报警系统、自动抄表和门禁系统、网络办公系统、电话系统、宽带网络系统、网络服务系统等等。本系统的关键在于如何有效的处理门禁及三表自动抄集的数据直接上传小区的管理中心,这一点可以充分利用深圳市三旺通信技术有限公司的NP311数据传输器,而不用设大楼的管理中心来做桥梁,并且可以驾驭小区的宽带网络系统上,而不用另外布线。系统连接图如下所示:
二、NP311数据传输器软、硬件技术概要
NP311数据传输器是深圳市三旺通信技术有限公司的串口转以太网产品,它主要在网络层完成以太网TCP/IP协议和测控设备现场总线RS-232、RS-485、RS-422等协议的转换,完成以太网和现场总线网络间的互联,实现不同以太网和现场总线网络之间的数据交换。在这个智能小区中,利用现有网络及NP311数据传输器将小区中各种串口子系统有机的集成为一体。利用NP311的TCP/IPServer/Client基于以太网的通讯手段的智能住宅小区控制技术,可以集成住宅楼宇防盗报警、灾难报警、紧急求助、水电气三表远程自动抄送、门禁系统、家用电器控制、电子公告等多种功能于一体,通过小区的宽带网络系统集中管理控制系统
2.1硬件—NP311数据传输器的功能及网络
2.1.1功能
NP311数据传输器是体积小(如同名片大小),功能齐全的单口RS232/422/485设备联网服务器,具有10M/100M自适应以太网接口。NP312支持Windows串口通信的驱动,这意味着使用NP311上的RS-232口,就如同使用PC上的COM口一样,同时也代表了所有应用在原有串口设备上的软件皆不需要修改,可使用TCP/IPSocket来存取串行数据。可用于住户室内外的安全防盗报警系统、煤气泄露检测、紧急报警和服务请求、门禁系统、水电气表的数据记录等多种用途。
2.1.2网络结构
每个NP311作为数据传输终端,放于住户内,通过小区宽带线网络连接到中央控制计算机;中央控制计算机可以对每个NP311进行监控和管理,并通过数据库保存住户的相关数据。
2.2软件
网络通信接口负责处理网络传输协议。从网络输入的数据包被处理掉所有的协议头,并在缓冲区重新装配成完整的应用层数据,经过异步通讯端口发到智能控制单元。从智能防盗报警、灾难报警、紧急求助、水电气多表远程自动抄收、门禁系统、家用电器控制等智能单元发过来的数据在通信接口单元被打包并加上协议头发到网络上一台主机或多台主机,介质访问协议为以太网IEEE802.3,网络传输协议采用TCP/IP或UDP/IP。
应用软件
应用软件分管理系统软件、报警监控系统软件等等。管理控制系统通过NP311,实现煤气泄露报警、消防报警系统、紧急求助系统、远程抄表系统、数据管理、设备控制、门禁系统等功能。报警监控系统显示电子地图,接收BDXED-1的报警信号,定时巡检NP312的状态,发现异常或断连及时报警。
三、系统的伸展性及安全性
室外小区出入口控制,把IC机安装在小区门口,通过NP312连接上网,小区常住居民凭IC卡出入,IC卡丢失立即报失并取消该卡资料,来访人员出入必须登记。结构较为简单,将大大简化施工及系统维护的难度。安全性:设备和网络管理系统之间采用TCP点到点连接,设备不接收来自非网络管理系统IP地址的任何数据包。
四、结束语
本系统为适应智能小区和家庭自动化管理的需求,系统还具有很好的互操作性和支持多种通信介质和网络拓扑。在整个系统的通信结构建立和实现过程中充分考虑了开放性原则,可任一增加或删除节点,给用户提供了最大的灵活性。
